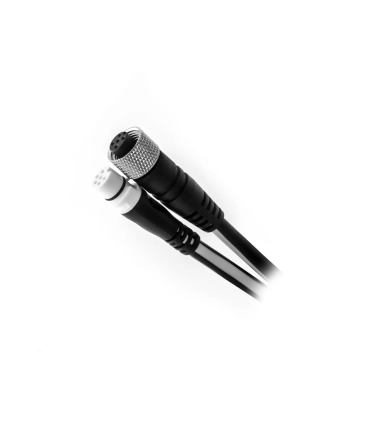

Câble adaptateur NMEA 2000 DeviceNet femelle vers SeaTalk NG Spur femelle

Les câbles adaptateurs Raymarine NMEA 2000 DeviceNet femelles vers SeaTalk NG constituent la solution idéale pour intégrer des appareils NMEA 2000 compatibles dans un réseau SeaTalk NG existant.
Ces adaptateurs permettent de connecter efficacement les appareils NMEA 2000 au câble vertical SeaTalk NG de Raymarine, offrant une compatibilité totale entre les deux systèmes.

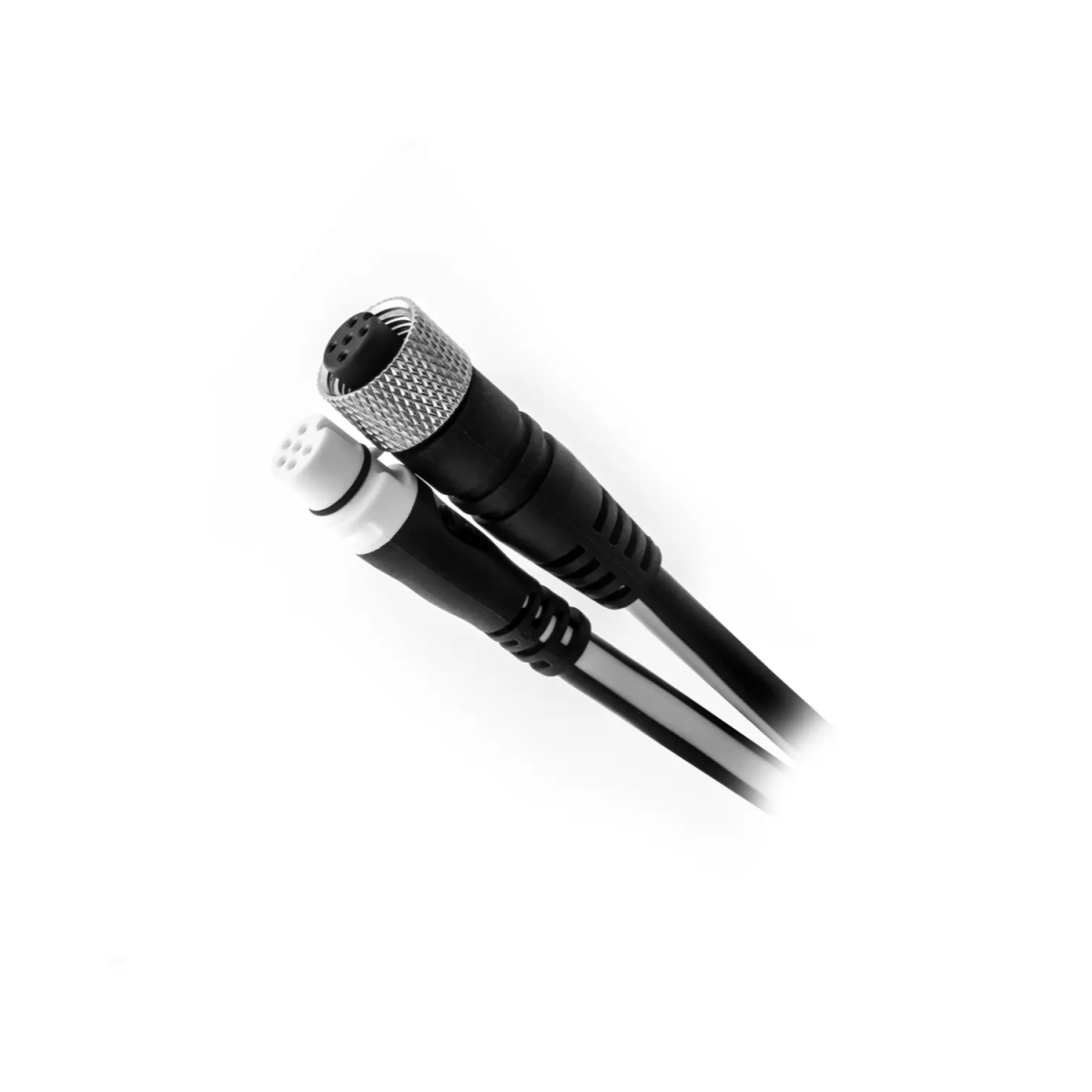

Dotés d'un connecteur DeviceNet fileté en métal, ces câbles se fixent solidement à la connexion NMEA 2000 standard, garantissant une connexion fiable et durable même dans les conditions marines les plus exigeantes.
Le connecteur d'embranchement blanc se branche directement sur une connexion d'embranchement SeaTalk NG, créant un pont transparent entre les deux protocoles.

Cette solution d'interconnexion permet aux navigateurs d'exploiter pleinement les avantages des deux systèmes : la compatibilité universelle du NMEA 2000 avec les équipements de toutes marques et les performances optimisées du SeaTalk NG pour les instruments Raymarine.
Les trois longueurs disponibles (120mm, 400mm et 1m) s'adaptent à toutes les configurations d'installation.

Ces adaptateurs facilitent l'intégration d'équipements tiers (GPS, AIS, instruments de vent, sondes) dans un réseau Raymarine homogène, optimisant ainsi les performances globales du système de navigation.

Vidéo

Protocole NMEA 2000

Développé par la National Marine Electronics Association (NMEA), le protocole NMEA 2000 est le standard industriel de communication qui permet aux appareils de différentes marques de partager des informations.
Construit sur une architecture robuste de bus terminé, NMEA 2000 est un réseau de contrôle (CAN-Bus) qui prend en charge les communications de données série avec des débits allant jusqu'à 250 kbps.

NMEA 2000 transporte des informations alphanumériques telles que la position GPS/GNSS, le cap du compas, la profondeur, la vitesse, le vent, les cibles AIS, les informations de waypoint, les données moteur, la batterie et bien d'autres.
Cette polyvalence en fait le backbone idéal pour l'interconnexion d'équipements nautiques modernes.

SeaTalk NG de Raymarine

SeaTalk NG est le système de câblage propriétaire de Raymarine utilisé pour transporter les données NMEA 2000.
Le câblage SeaTalk NG offre plusieurs avantages significatifs pour la mise en réseau des instruments et des pilotes automatiques Raymarine.

Sur le plan protocole et format de données, SeaTalk NG et NMEA 2000 sont identiques - ils utilisent tous deux le protocole CAN et exactement les mêmes messages (PGN).
La seule différence réside dans la couche physique : NMEA 2000 utilise le standard DeviceNet avec des connecteurs M12, tandis que SeaTalk NG utilise le système de câblage propriétaire de Raymarine.

Compatibilité et interconnexion

L'interconnexion entre NMEA 2000 et SeaTalk NG est parfaitement transparente grâce aux câbles adaptateurs.
Les produits avec connecteurs SeaTalk NG peuvent être utilisés sur des réseaux NMEA 2000 utilisant le câblage DeviceNet via de simples adaptateurs de connecteurs, et inversement.

Cette compatibilité signifie que tout appareil certifié NMEA 2000, tel qu'un transpondeur AIS, peut être utilisé sur un réseau SeaTalk NG.
De même, les appareils Raymarine supportant SeaTalk NG peuvent être facilement interfacés avec des appareils sur un réseau NMEA 2000.

Topologie de réseau

Ces adaptateurs s'intègrent dans une architecture de réseau backbone/spur où le backbone principal (câble bleu SeaTalk NG) transporte les données et alimente le réseau, tandis que les câbles spur (blancs) connectent les appareils individuels au backbone.

Le réseau SeaTalk NG nécessite des terminaisons à chaque extrémité du backbone et une alimentation 12V centralisée.
Chaque appareil connecté consomme une certaine capacité réseau (LEN - Load Equivalency Number) à prendre en compte lors de la conception du réseau.
