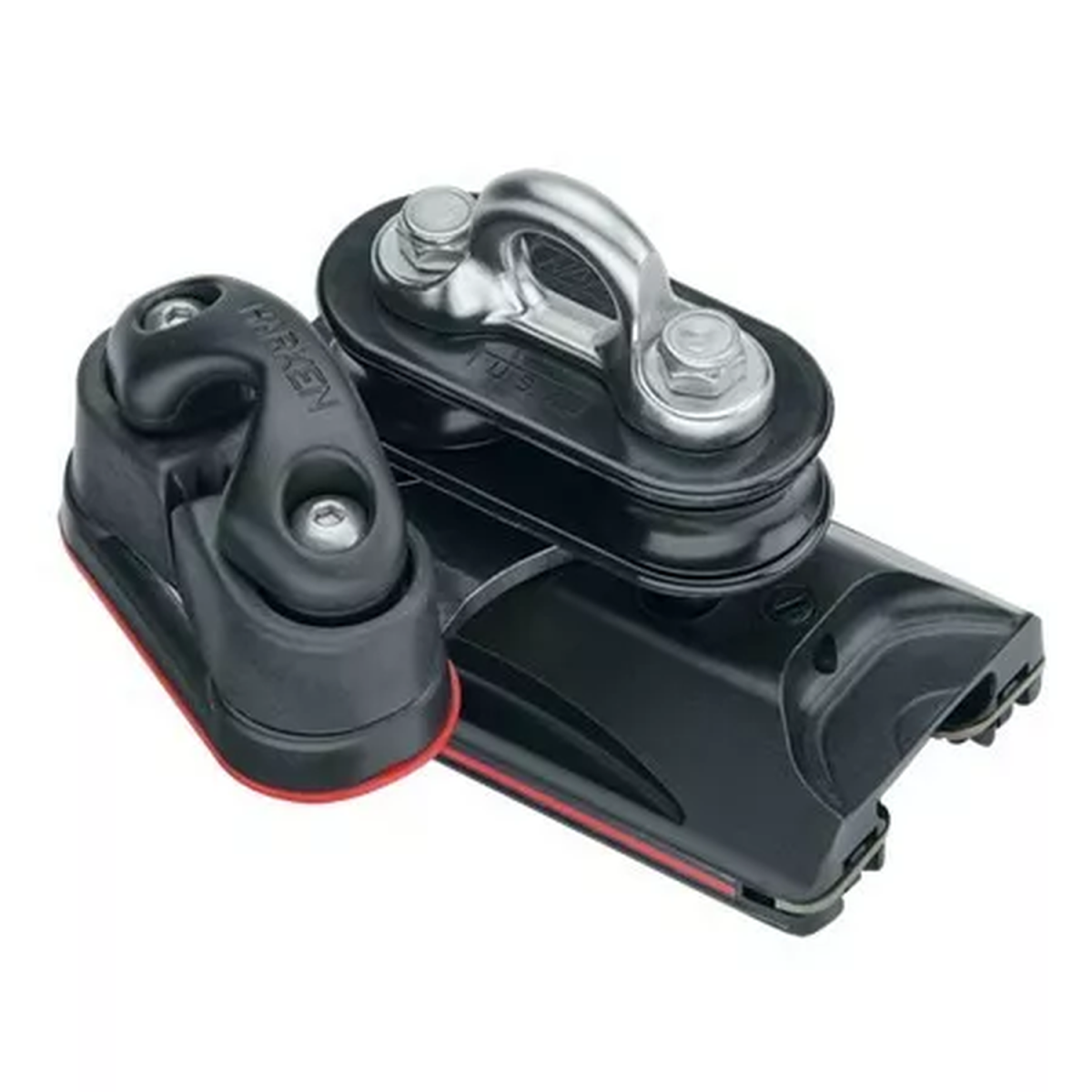

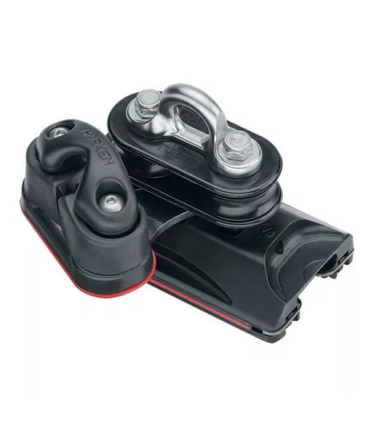

Chariot avec renvoi et taquet pivotant 22mm Small Boat

Ce chariot Harken CB 22 mm Small Boat avec taquet pivotant est destiné aux systèmes de rail de grand-voile ou de chariot d’écoute sur les petits voiliers de régate et de croisière sportive. Construit en aluminium d’un seul tenant, il intègre des roulements à billes captifs qui assurent une translation fluide sur le rail, même lorsque la voile est fortement chargée. Cette technologie CB (Captive Ball) permet de régler la position du chariot depuis le cockpit sans forcer, tout en garantissant une excellente tenue de charge et une grande longévité du système.

Le chariot est conçu pour rail Small Boat 22 mm Harken et convient parfaitement aux dériveurs performants, quillards légers, catamarans de sport et voiliers jusqu’à environ 27 pieds (8 m). L’architecture du chariot, combinée aux poulies à réa pivotant et au taquet coinceur, permet de créer un palan de réglage de chariot ou de grand-voile efficace, avec des renvois multiples pour réduire l’effort nécessaire au réglage sous charge. Les roulements à billes assurent un coulissement très faible friction, ce qui permet des ajustements précis dans les transitions de vent et lors des manœuvres de virement ou d’empannage.

La version High Load de ce chariot affiche une charge de travail maximale d’environ 1 250 lb (≈ 567 kg) et une charge de rupture voisine de 2 500 lb (≈ 1 134 kg), le rendant adapté aux utilisations exigeantes sur plan d’eau agité ou en régate intensive. La hauteur de corps de chariot d’environ 24 mm (15/16") permet de conserver un plan de pont relativement bas tout en laissant l’espace nécessaire pour la rotation du bras de taquet et des poulies pivotantes. Des guides en fil inox maintiennent les billes captives lorsque le chariot est déposé du rail, facilitant ainsi le montage, l’entretien et la maintenance du système.

Le taquet pivotant monté sur bras articulé offre une ergonomie optimale pour border ou choquer la grand-voile ou le chariot, que ce soit en position assise au rappel ou dans le cockpit. Les réas pivotants associés au taquet permettent d’orienter naturellement le palan dans l’axe de la traction, réduisant les frottements et améliorant le contrôle. La qualité des matériaux (aluminium anodisé, inox, billes haute performance) garantit une excellente résistance à la corrosion et une fiabilité sur le long terme, même en usage intensif en eau salée.

En choisissant ce chariot Harken 22 mm Small Boat CB à taquet pivotant, les propriétaires de dériveurs, quillards légers et catamarans de sport bénéficient d’un système de réglage de grand-voile ou de chariot d’écoute précis, fluide et durable. Idéal pour moderniser un gréement existant ou compléter un kit de rail Harken, il améliore nettement le confort de manœuvre, la tenue de cap et la performance globale du bateau. Ce chariot s’intègre parfaitement dans une configuration Harken complète, en association avec rails 22 mm Small Boat, butées d’extrémité et palans de commande adaptés.

Caractéristiques techniques principales

•   Gamme : Harken Small Boat CB – rail 22 mm.
•   Type : Chariot de chariot d’écoute / rail de grand-voile à billes, taquet pivotant et poulies pivotantes.
•   Construction : Corps aluminium monobloc, billes captives (CB), guides inox.
•   Compatibilité rail : Rail Harken Small Boat 22 mm uniquement.
•   Charge de travail max : env. 1 250 lb (≈ 567 kg).
•   Charge de rupture : env. 2 500 lb (≈ 1 134 kg).
•   Hauteur de corps de chariot : env. 24 mm (15/16").
•   Applications : Chariot de grand-voile et d’écoute sur dériveurs, quillards légers, Catamarans, voiliers jusqu’à 27 ft (8 m).
