Multiplexeur NMEA2000 NMEA0183 USB

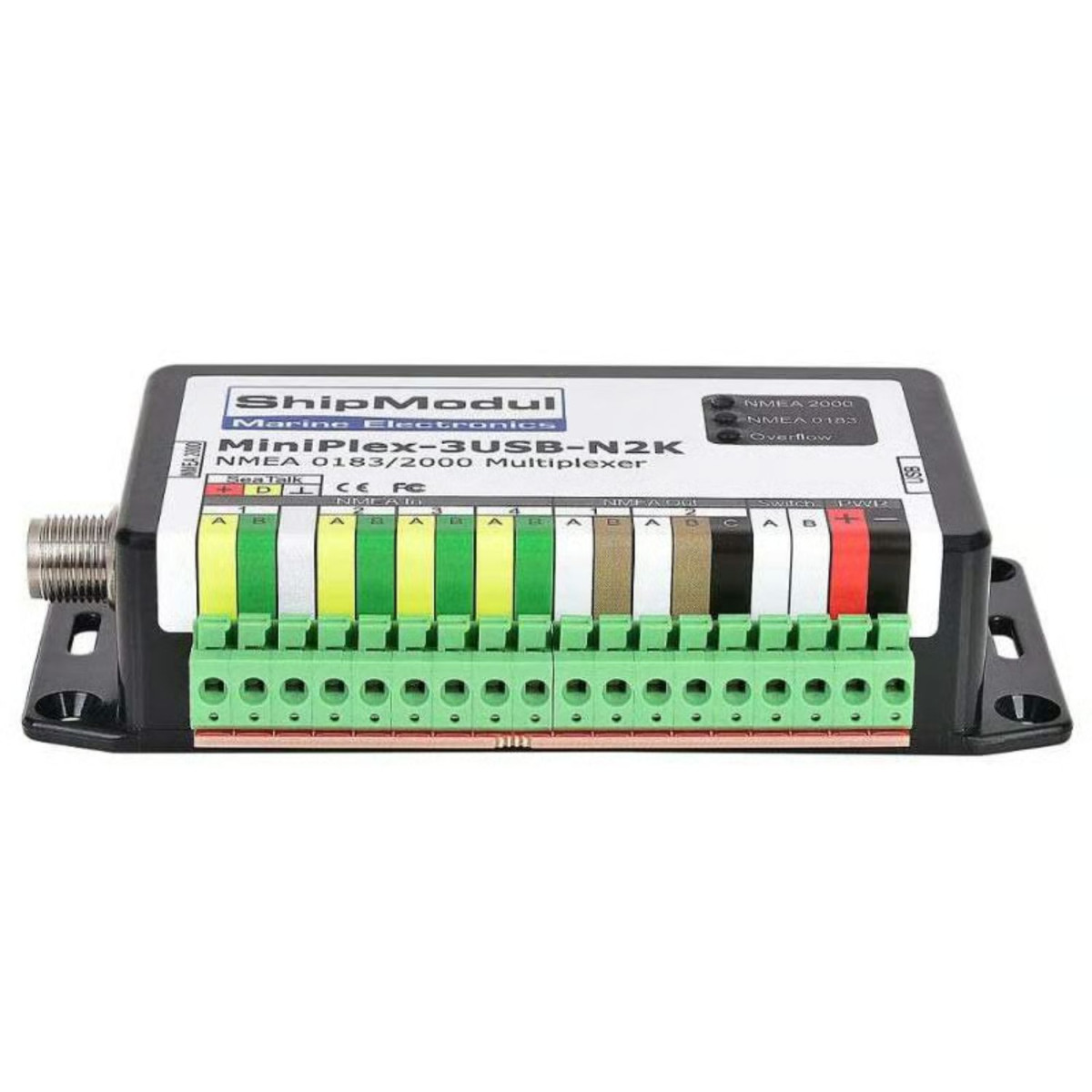

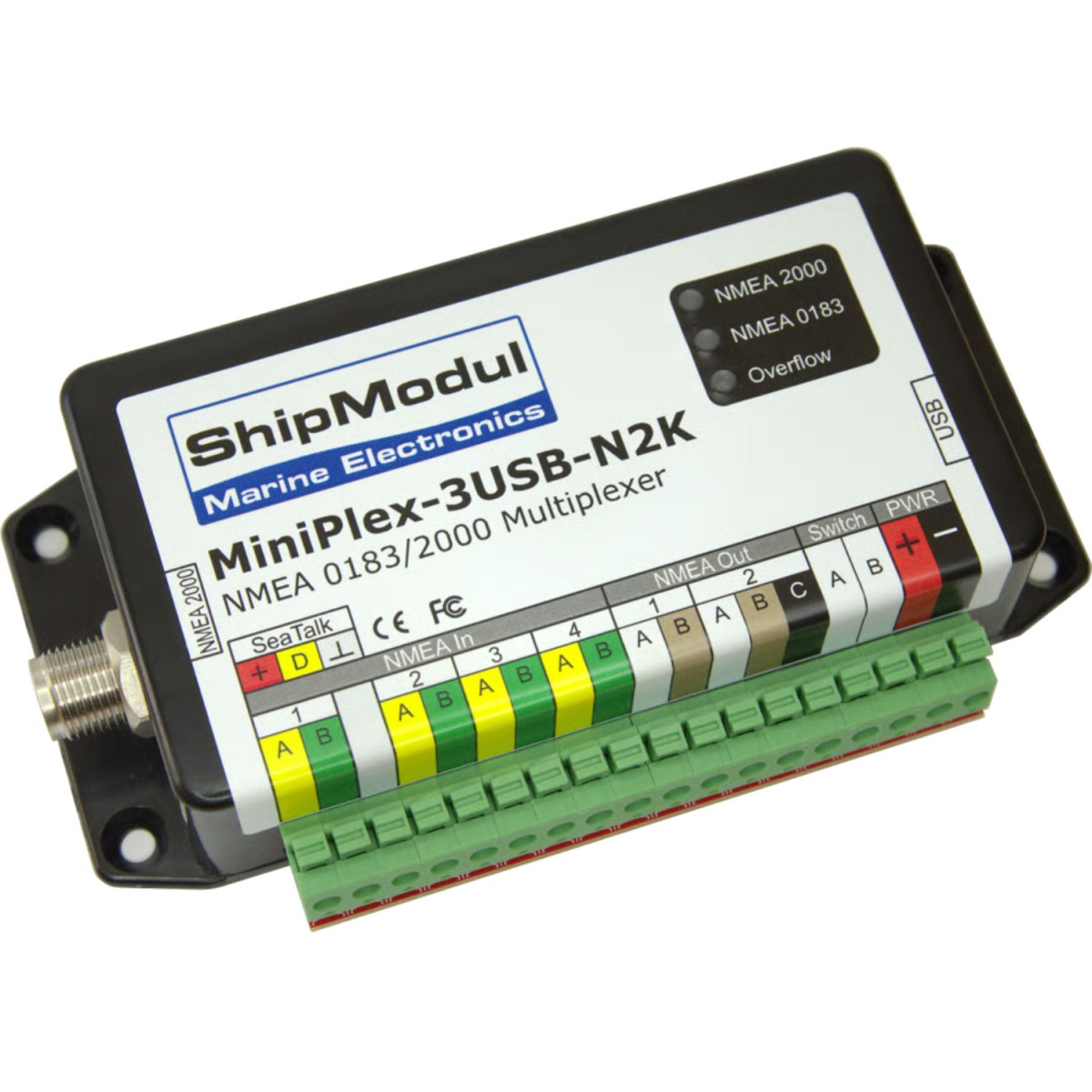

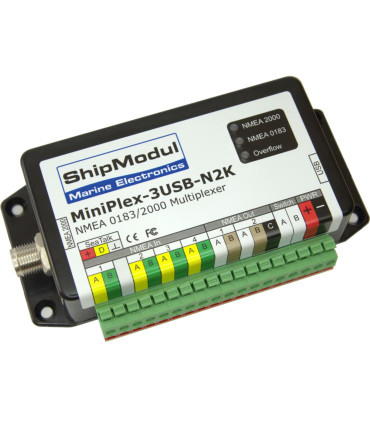

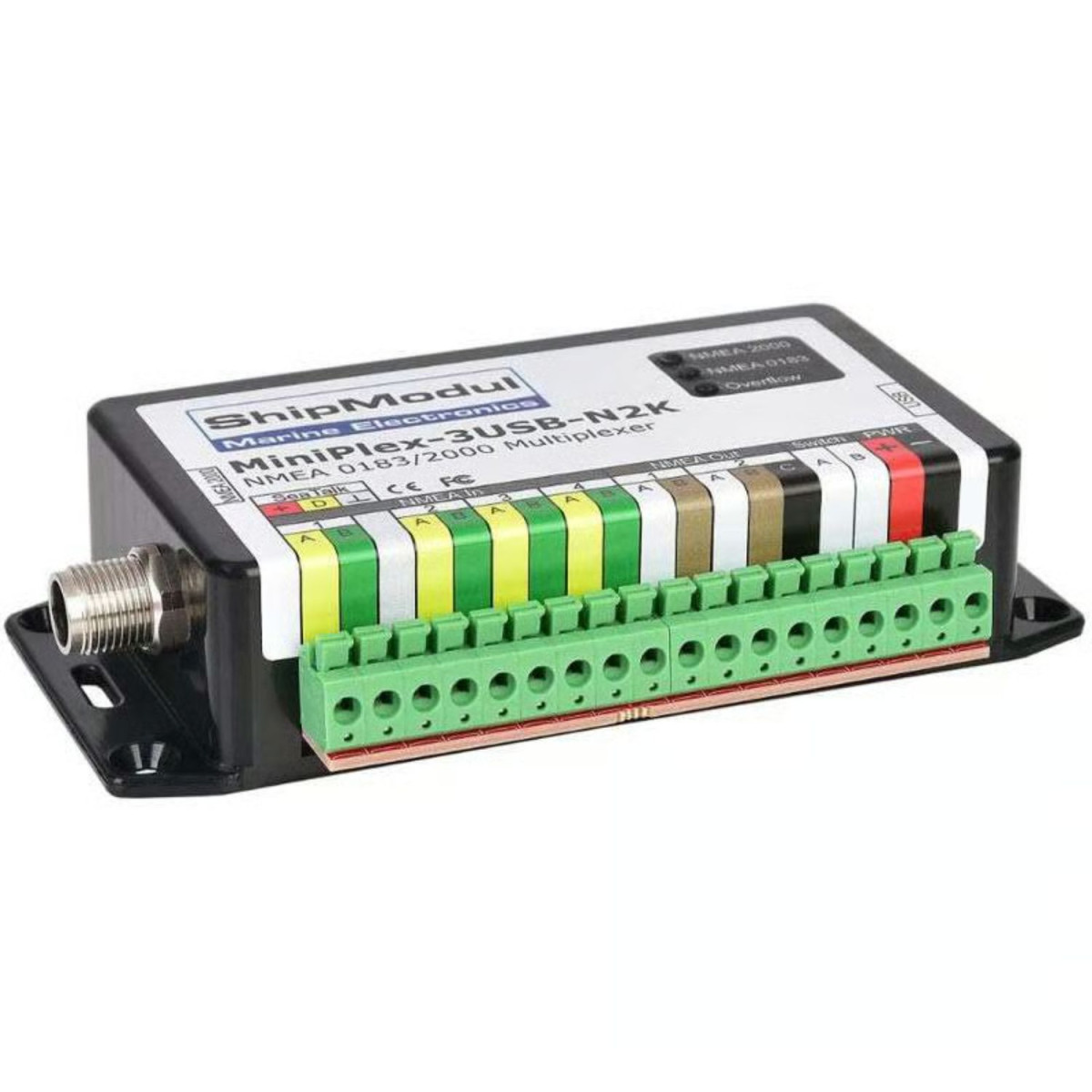

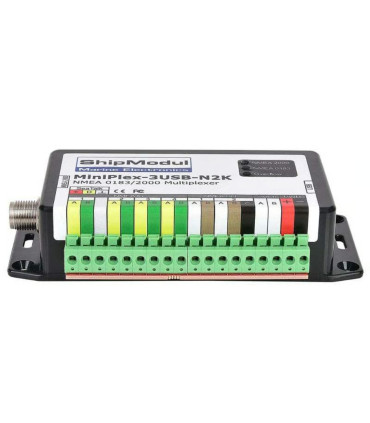

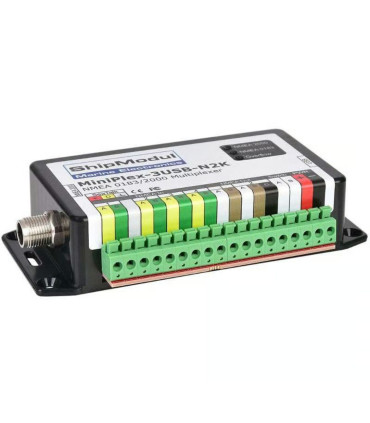

MiniPlex-3USB-N2K : multiplexeur et passerelle NMEA tout-en-un

Le MiniPlex-3USB-N2K de ShipModul est un multiplexeur NMEA 0183 avancé intégrant une passerelle bidirectionnelle NMEA 2000.

Il combine les phrases NMEA 0183 reçues sur ses 4 entrées (GPS, AIS, sondeur, loch, VHF, compas…) et les redistribue vers ses 2 sorties NMEA 0183 et son port USB, tout en assurant une conversion automatique vers le réseau NMEA 2000 et inversement.
Chaque entrée NMEA 0183 apparaît sur le réseau NMEA 2000 comme un périphérique virtuel individuel (6 au total : Main + In1 à In4 + Conversions), permettant à tout traceur ou instrument NMEA 2000 de sélectionner précisément sa source de données.

Passerelle bidirectionnelle NMEA 0183 ↔ NMEA 2000 ↔ SeaTalk

Sur les réseaux modernes où cohabitent instruments anciens et récents, le MiniPlex-3USB-N2K joue un rôle central.

Toutes les données NMEA 0183 reçues sont automatiquement converties en PGN NMEA 2000 et transmises sur le bus.
Inversement, les données NMEA 2000 sont converties sélectivement en phrases NMEA 0183 et acheminées vers les sorties ou le port USB grâce à une table de routage flexible de 50 entrées avec gestion de priorités et diviseurs de fréquence.
L'entrée 1 peut être commutée en mode SeaTalk bidirectionnel, assurant la conversion SeaTalk ↔ NMEA 0183 et SeaTalk ↔ NMEA 2000, ce qui en fait un remplacement idéal de l'ancienne interface Raymarine E85001.

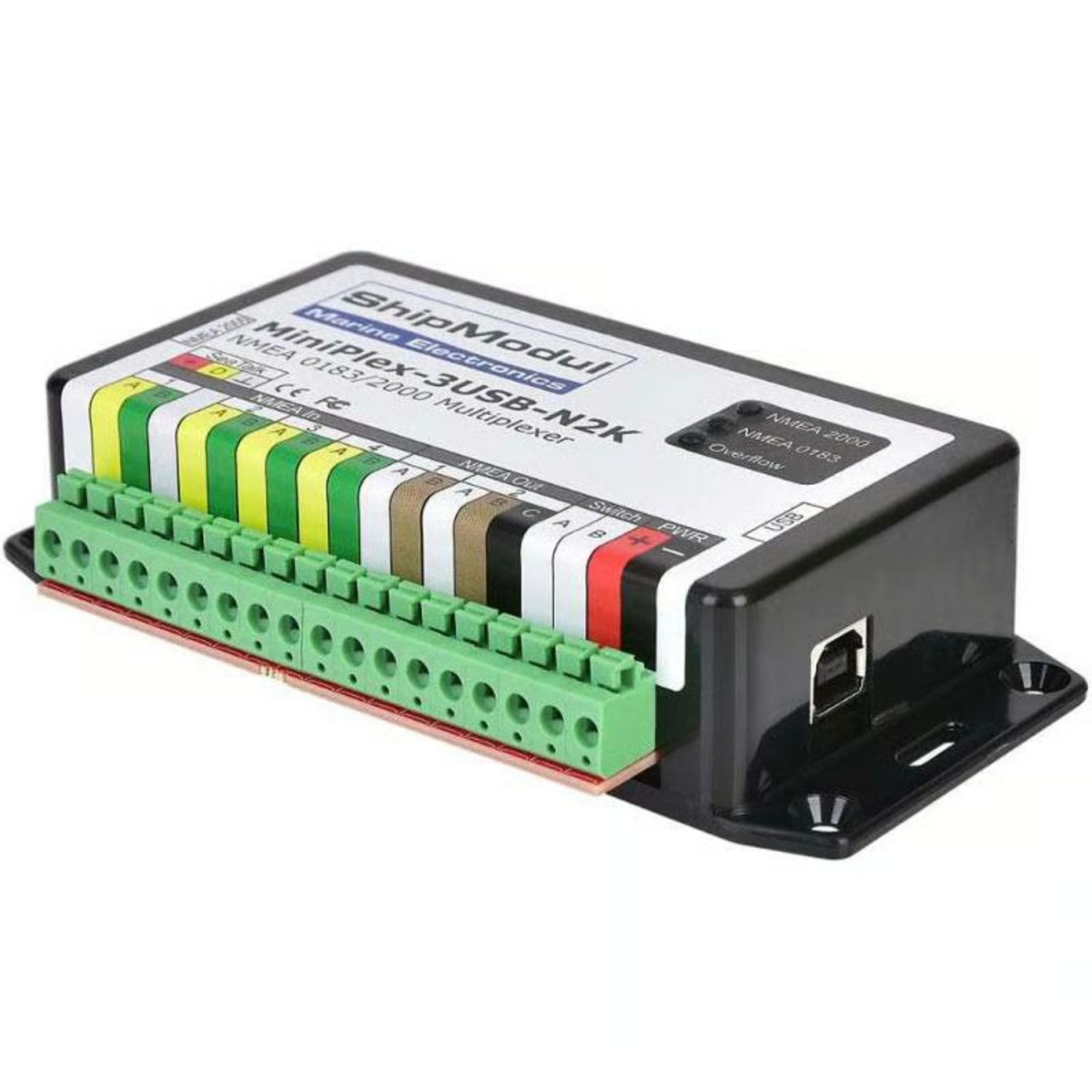

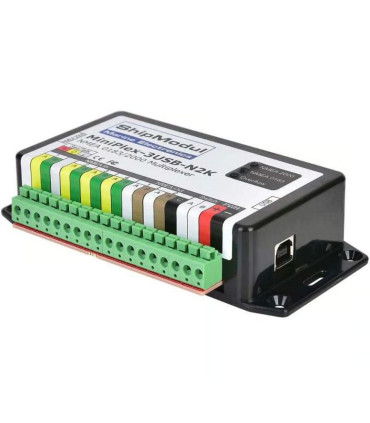

Port USB isolé galvaniquement

Le port USB crée un port COM virtuel (pilote FTDI) sur PC Windows, macOS et Linux, avec une isolation galvanique totale pour éliminer toute boucle de masse.
Il est bidirectionnel : le logiciel de navigation reçoit toutes les données NMEA et peut envoyer des commandes vers un pilote automatique via les sorties NMEA ou le réseau NMEA 2000.
Le port supporte le contrôle de flux matériel CTS/RTS et fonctionne à 460 800 bauds côté hôte, garantissant un flux de données fluide même avec de nombreuses sources actives.

Le logiciel de configuration MPXConfig3 (gratuit, Windows et macOS) se connecte également via ce port USB.

Isolation galvanique complète et fiabilité

Les 4 entrées, les 2 sorties NMEA 0183 et le port USB bénéficient tous d'une isolation galvanique, conformément à la norme NMEA 0183, protégeant contre les courants de fuite, les parasites radio et la corruption de données.
Les sorties isolées peuvent être connectées aussi bien à des entrées RS-422 qu'à des entrées RS-232 sans convertisseur.
Les entrées supportent des débits de 4 800 à 115 200 bauds avec prise en charge des trames AIS haute vitesse.

Chaque sortie peut piloter jusqu'à 4 récepteurs NMEA.

Caractéristiques techniques du MiniPlex-3USB-N2K

À qui s'adresse le MiniPlex-3USB-N2K ?

Le MiniPlex-3USB-N2K est la solution idéale pour les navigateurs qui utilisent un PC ou portable connecté en USB comme logiciel de navigation principal et souhaitent intégrer leurs instruments NMEA 0183 existants à un réseau NMEA 2000 moderne.
Son support SeaTalk en fait un choix privilégié pour les propriétaires d'anciennes centrales Raymarine souhaitant migrer progressivement vers le NMEA 2000.

Par rapport au modèle MiniPlex-3Wi-N2K, il remplace l'interface WiFi par un port USB isolé, plus adapté aux installations fixes avec un PC dédié à la navigation.
