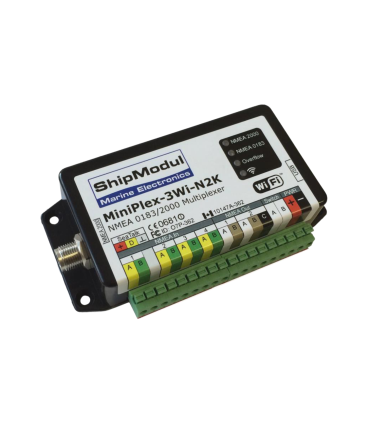

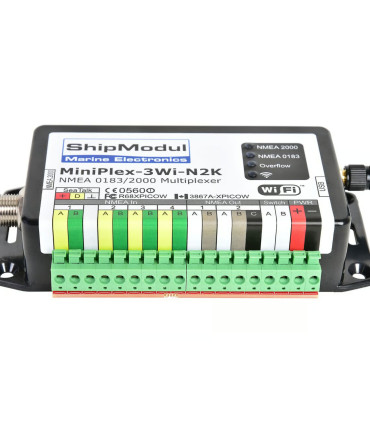

MiniPlex-3Wi-N2K : le cœur intelligent de votre réseau de bord
Le MiniPlex-3Wi-N2K de ShipModul est un multiplexeur NMEA 0183 avancé intégrant une passerelle bidirectionnelle NMEA 2000.
Il combine les phrases NMEA 0183 reçues sur ses 4 entrées et les redistribue vers ses 2 sorties NMEA 0183, ses interfaces WiFi et USB, tout en assurant une conversion automatique entre NMEA 0183, NMEA 2000 et SeaTalk.

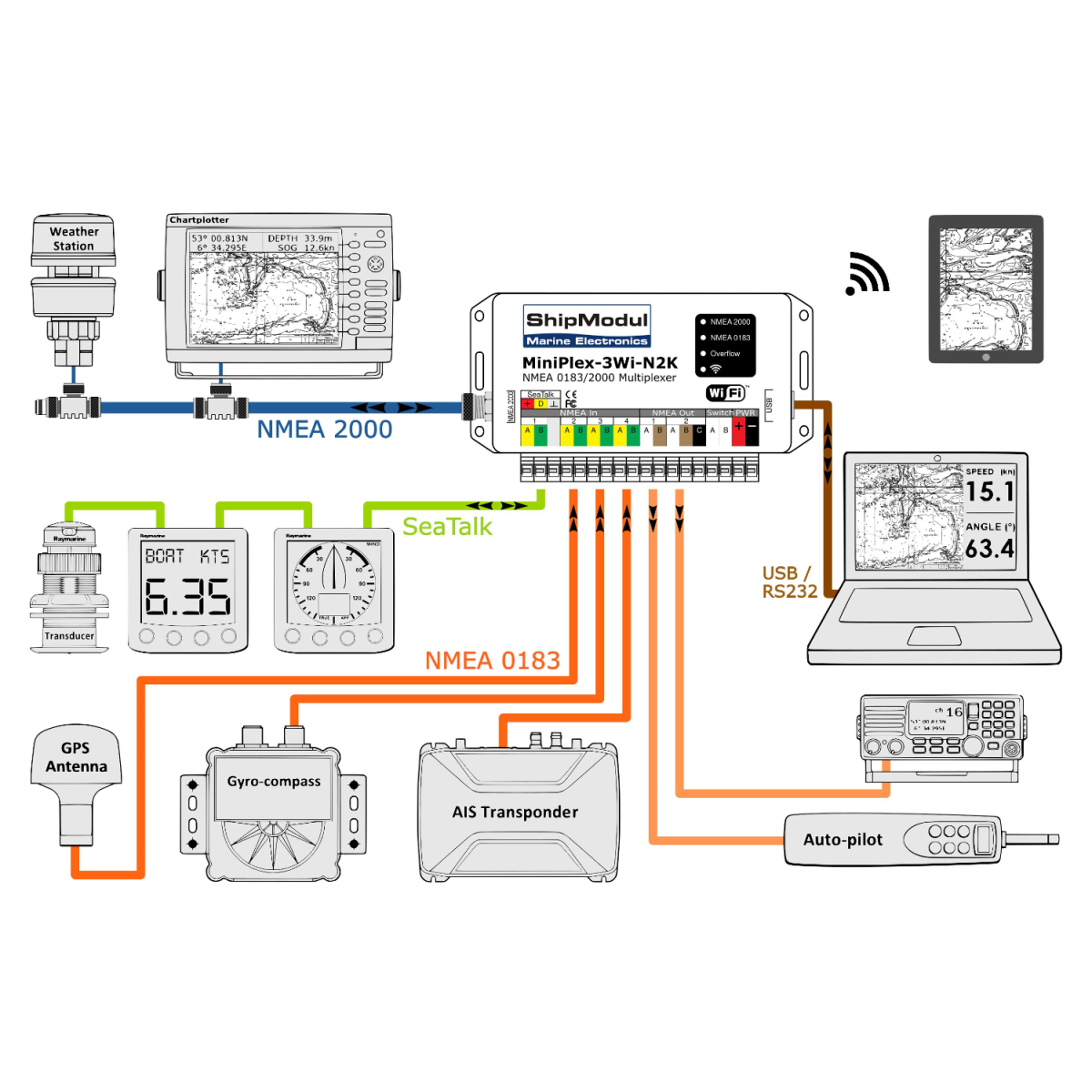

Chaque entrée NMEA 0183 du MiniPlex apparaît sur le réseau NMEA 2000 comme un périphérique virtuel individuel, permettant à tout traceur ou instrument NMEA 2000 de sélectionner précisément sa source de données.

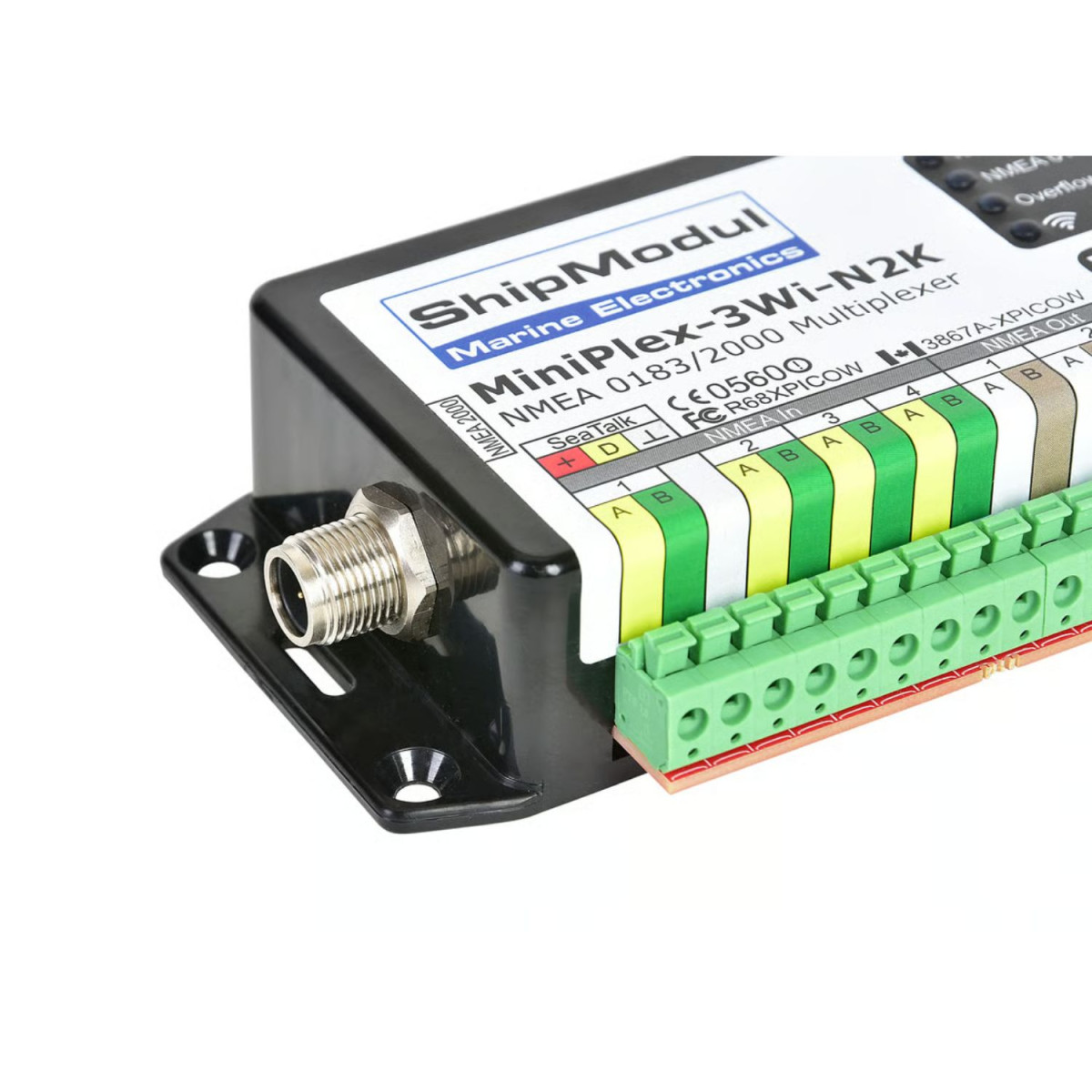

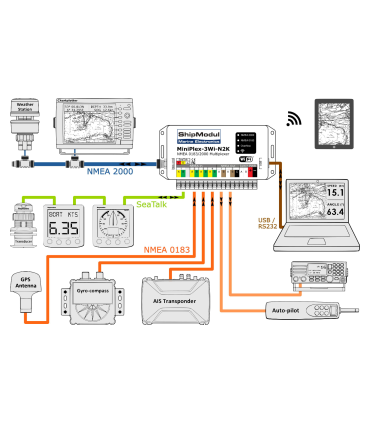

Passerelle bidirectionnelle NMEA 0183 ↔ NMEA 2000 ↔ SeaTalk
Sur les réseaux modernes où cohabitent des équipements anciens et récents, le MiniPlex-3Wi-N2K joue un rôle central.
Toutes les données NMEA 0183 reçues sont automatiquement converties en NMEA 2000 et transmises sur le bus.
Inversement, les données NMEA 2000 peuvent être converties sélectivement en phrases NMEA 0183 et acheminées vers les sorties ou le port hôte grâce à une table de routage flexible de 50 entrées.
L'entrée 1 peut également être commutée en mode SeaTalk, rendant le MiniPlex capable de remplacer l'interface Raymarine E85001 (PC/SeaTalk/NMEA) ou le convertisseur SeaTalk-STNG E22158.

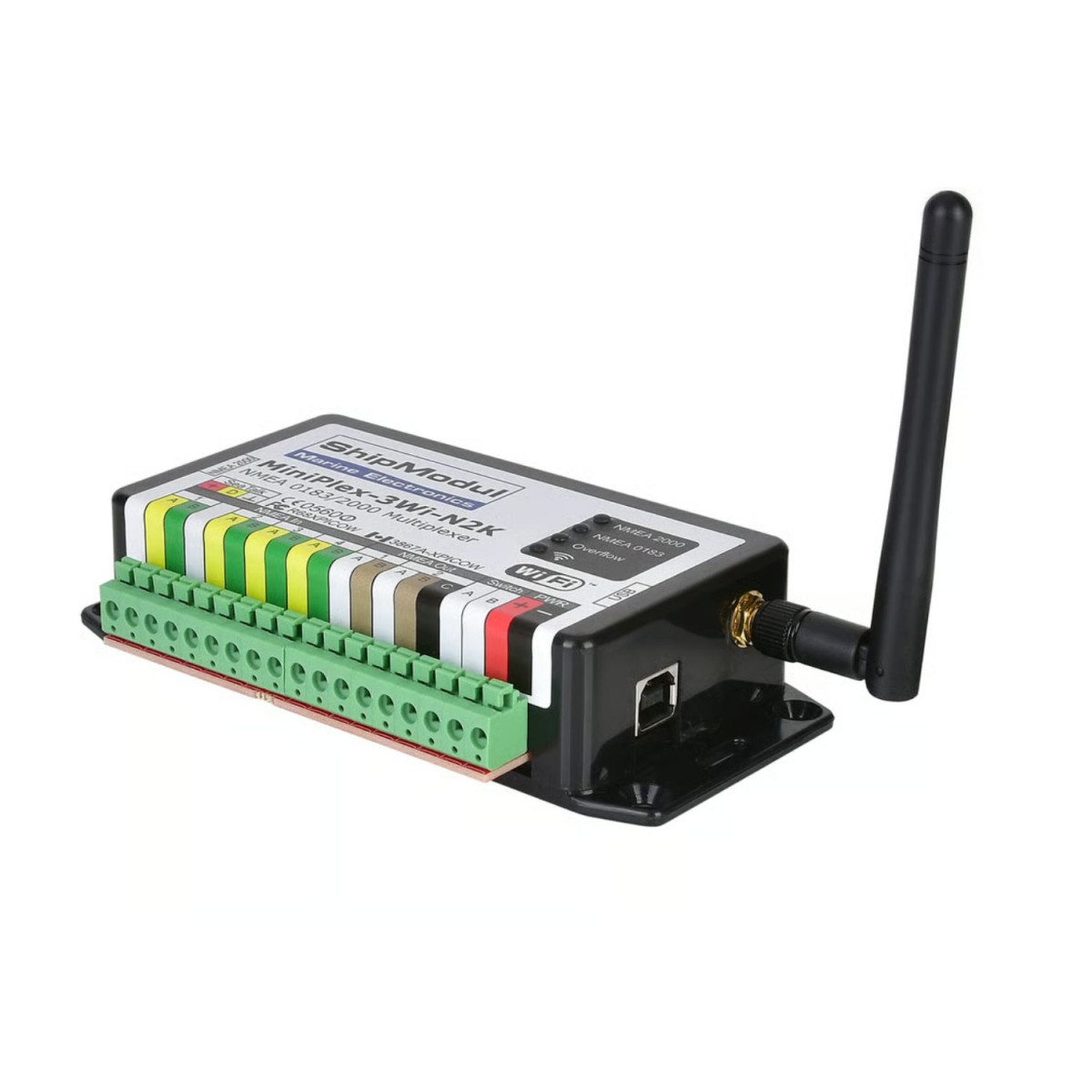

WiFi intégré : point d'accès et client
L'interface WiFi 802.11 b/g/n (2,4 GHz) fonctionne comme point d'accès (SSID : MiniPlex-xxxxxxxx, sécurité WPA2, adresse IP 10.0.0.1, serveur DHCP intégré) tout en pouvant se connecter en tant que client à un réseau WiFi existant à bord.
Jusqu'à 4 appareils simultanés peuvent se joindre au point d'accès via TCP et/ou UDP sur le port 10110 (standard NMEA 0183).
Cela permet aux applications de navigation sur tablette, smartphone ou PC de recevoir toutes les données de bord et d'envoyer routes et waypoints vers le réseau NMEA 2000, par exemple pour piloter un autopilote.

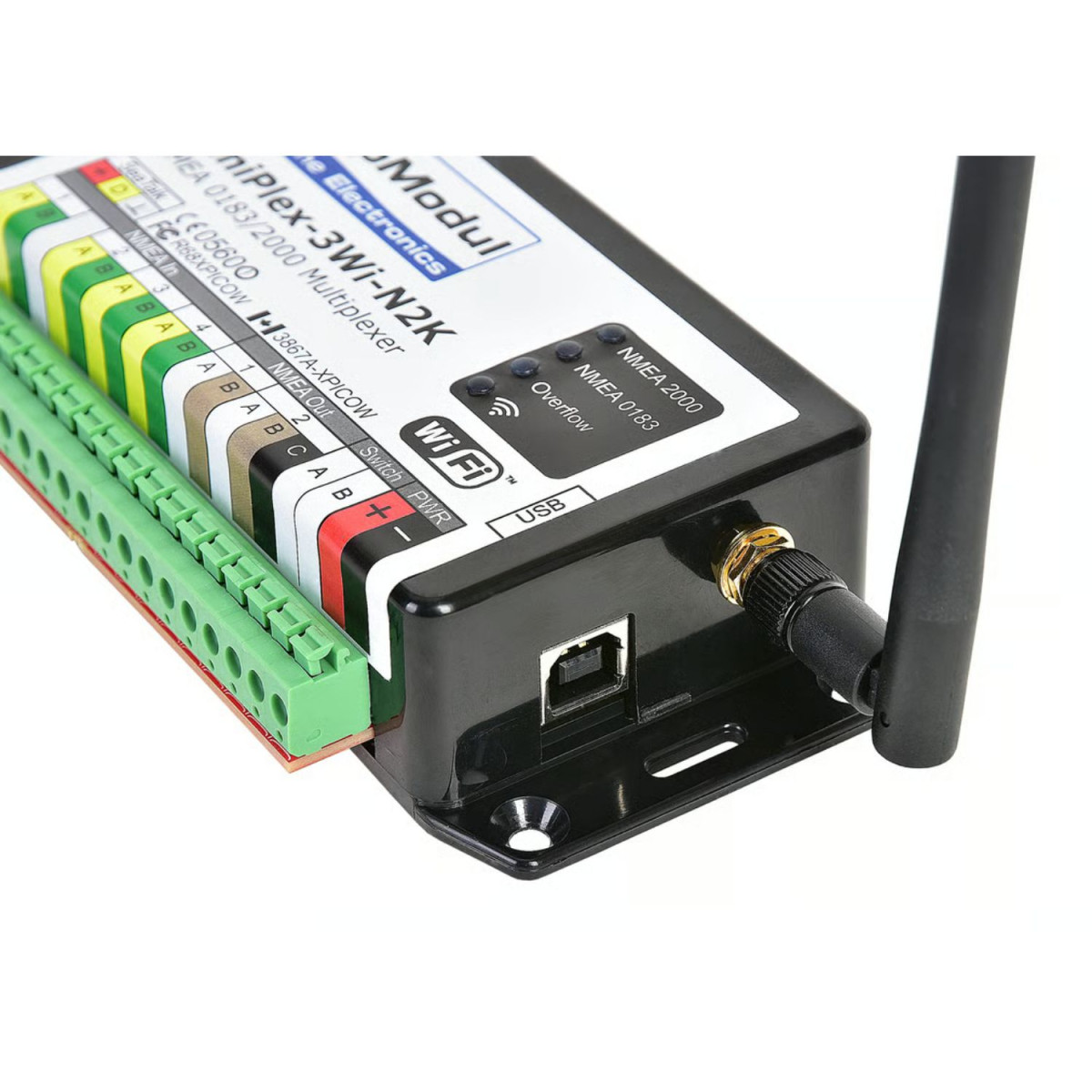

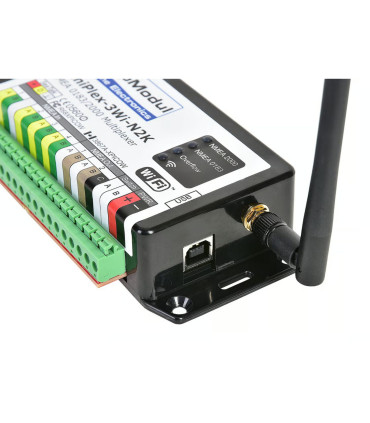

USB isolé galvaniquement et compatibilité logicielle
Le port USB crée un port COM virtuel sur PC (Windows, macOS, Linux) et bénéficie d'une isolation galvanique totale pour éviter toute boucle de masse.
Il supporte le contrôle de flux matériel CTS/RTS et fonctionne à 460 800 bauds côté hôte.
Les données NMEA 0183 transitent à pleine vitesse vers le logiciel de navigation connecté, sans aucune limitation de débit.
Le WiFi et l'USB peuvent fonctionner simultanément : une application peut se connecter via WiFi pendant qu'une autre utilise le port USB.

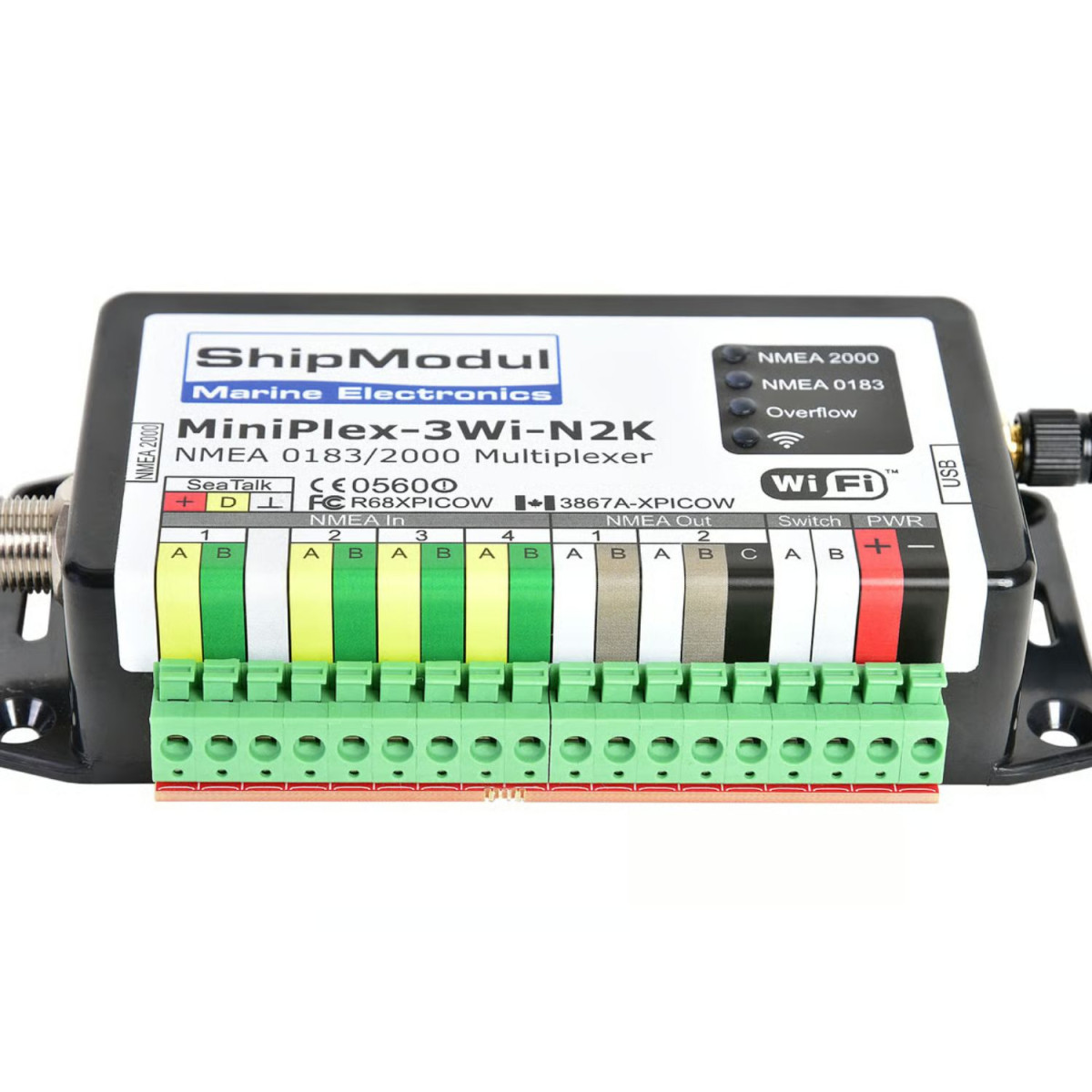

Isolation galvanique complète et fiabilité
Les 4 entrées, les 2 sorties NMEA 0183 et le port USB sont tous dotés d'une isolation galvanique, conformément aux exigences de la norme NMEA 0183, pour éliminer les risques de boucles de masse, de parasites radio et de corruption de données.
Les sorties isolées peuvent être connectées aussi bien à des entrées NMEA 0183 (RS-422) qu'à des entrées RS-232, sans convertisseur.
Les entrées supportent des débits de 4 800 à 115 200 bauds, avec prise en charge des trames AIS haute vitesse (38 400 bauds).
Configuration simple avec MPXConfig3
Le MiniPlex-3Wi-N2K se configure via le logiciel gratuit MPXConfig3 (Windows et macOS), accessible par USB ou WiFi.
Ce logiciel permet de gérer la table de routage, les filtres de phrases, les priorités, les conversions NMEA 2000, les paramètres WiFi, l'alarme AIS MOB, le Modbus et la mise à jour du firmware.
Tous les paramètres sont stockés en mémoire non volatile et conservés sans alimentation.

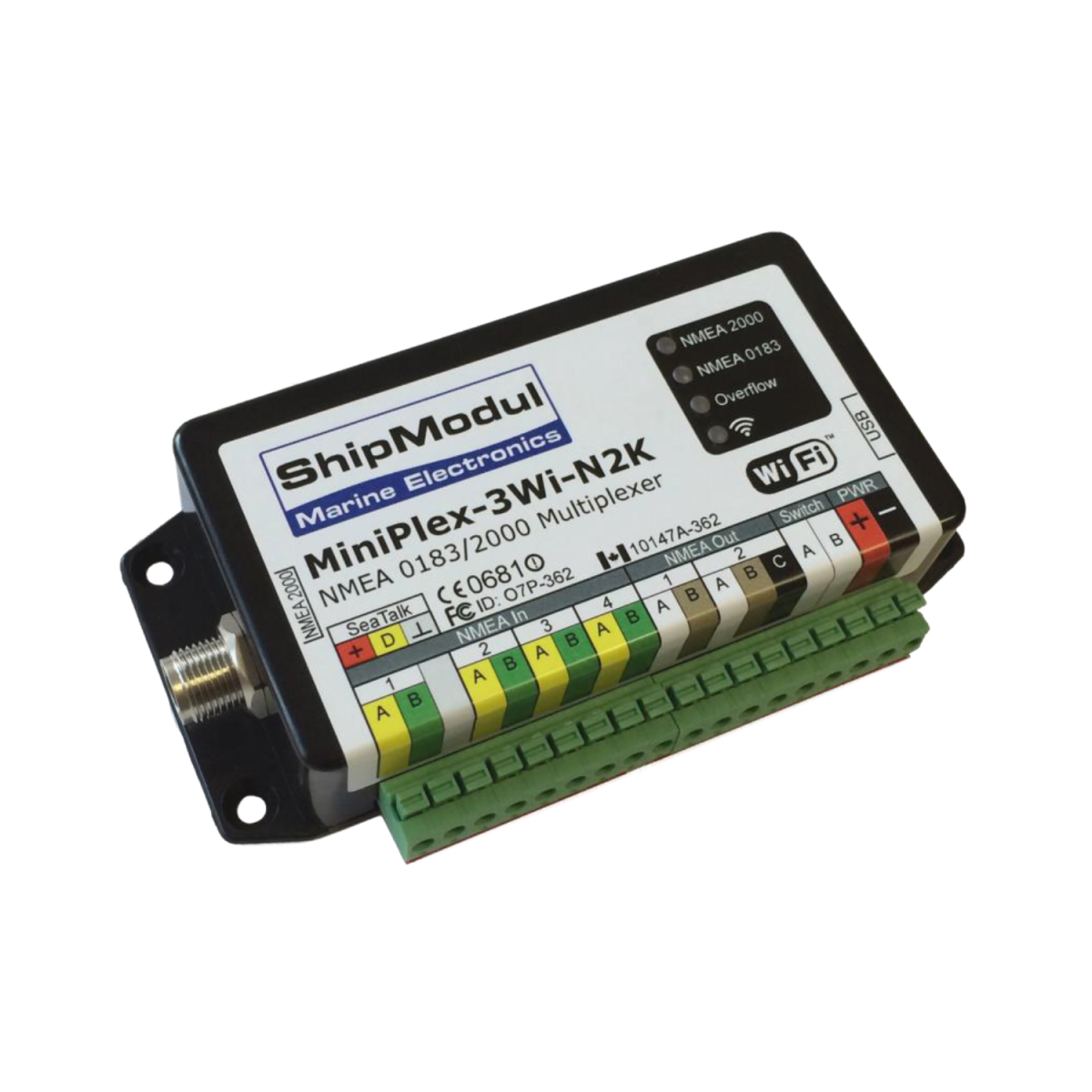

Caractéristiques techniques du MiniPlex-3Wi-N2K
| Fabricant |
ShipModul B.V. (Pays-Bas) |
| Tension d'alimentation |
8 à 35 V DC, protégée contre inversion de polarité |
| Consommation |
70 mA typique, 120 mA max. (tous ports connectés) |
| Entrées NMEA 0183 |
4 x RS-422, isolées galvaniquement (entrée 1 commutable en SeaTalk) |
| Sorties NMEA 0183 |
2 x RS-422, isolées galvaniquement, 20 mA max. |
| Débits entrées/sorties NMEA |
4 800 à 115 200 bauds |
| Interface WiFi |
802.11 b/g/n, 2,4 GHz (2,412–2,484 GHz), 16,5 dBm, point d'accès + client |
| Protocoles WiFi |
TCP et UDP, port 10110 (NMEA) ; ARP, ICMP, DHCP |
| Connexions WiFi simultanées |
4 max. (UDP illimité, TCP limité à 1) |
| Interface USB |
Port COM virtuel, isolé galvaniquement, contrôle de flux CTS/RTS |

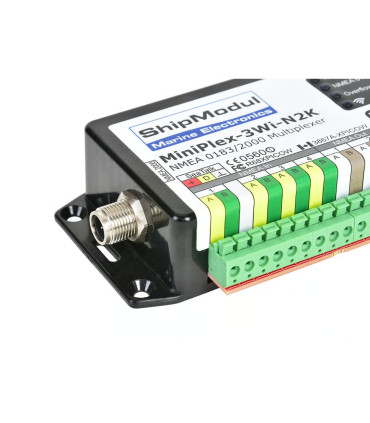

| Port NMEA 2000 |
Connecteur M12 mâle Micro-C, LEN 1 (≤ 50 mA), 250 kbps, certifié NMEA 2000 |
| Code fabricant NMEA 2000 |
595 |
| Code produit NMEA 2000 |
24180 |
| Périphériques virtuels N2K |
6 (Main + In1 à In4 + Conversions) |
| Table de routage |
50 types de phrases (filtre et priorités) |
| Résistance d'entrée NMEA |
1,4 kΩ |
| Longueur max. phrases |
82 caractères (entrée 4 : jusqu'à 145 caractères) |
| Dimensions |
138 x 72 x 33 mm |
| Boîtier |
ABS ignifugé |
| Indicateurs LED |
Vert (NMEA 2000), Vert (NMEA 0183), Jaune (WiFi actif), Rouge (overflow/firmware) |
| Configuration |
Logiciel MPXConfig3 (Windows / macOS), via USB ou WiFi |
Fonctions avancées
Au-delà du multiplexage et de la passerelle NMEA, le MiniPlex-3Wi-N2K intègre des fonctions avancées : alarme AIS MOB avec mode d'apprentissage pour surveiller les balises homme à la mer, support Modbus pour l'intégration de capteurs industriels, reconstruction de phrases (Sentence Rebuilding), gestion des Talker IDs, et mise à jour du firmware par USB ou WiFi.
Il peut également convertir les PGN NMEA 2000 inconnus en phrases propriétaires MXPGN pour un accès complet à toutes les données du bus.
À qui s'adresse le MiniPlex-3Wi-N2K ?
Le MiniPlex-3Wi-N2K est la solution idéale pour les navigateurs souhaitant intégrer des instruments NMEA 0183 existants (GPS, AIS, sondeur, loch, VHF DSC, compas…) à un réseau NMEA 2000 moderne, tout en partageant les données avec tablettes, PC et smartphones via WiFi.
Son support SeaTalk en fait un choix privilégié pour les propriétaires d'anciennes centrales Raymarine souhaitant migrer progressivement vers le NMEA 2000, sans remplacer tous leurs instruments d'un coup.
