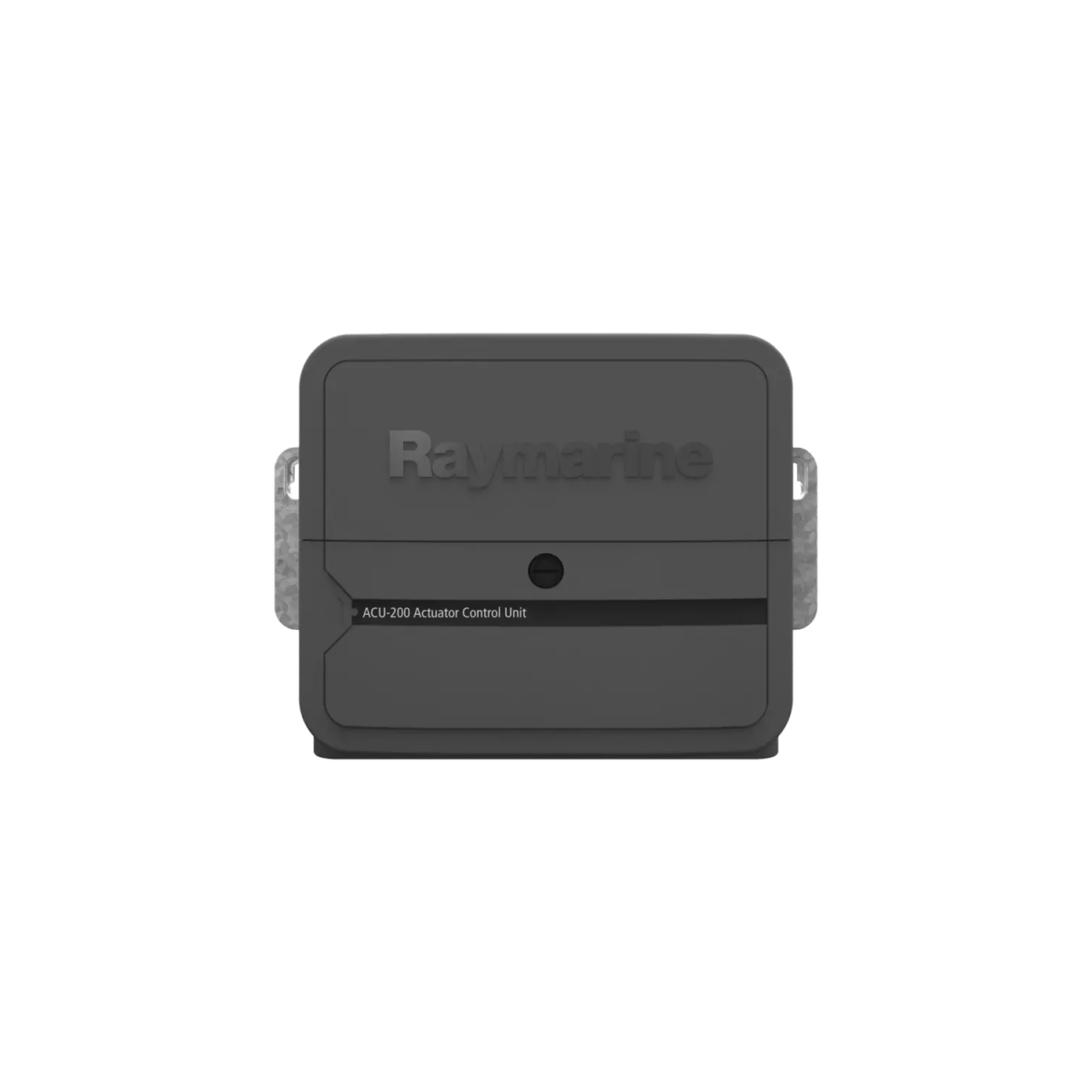

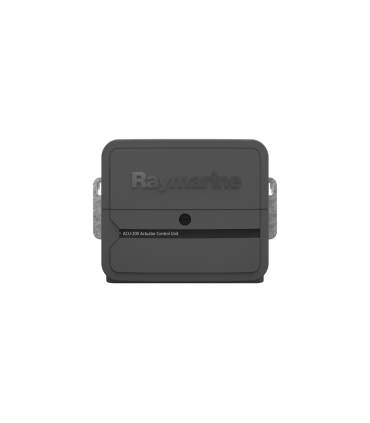

L’ACU-200 Raymarine est le cœur de puissance des pilotes automatiques Evolution destinés aux bateaux de taille moyenne équipés d’unités de puissance Type 1, qu’il s’agisse de vérins hydrauliques, linéaires mécaniques ou rotatifs. Elle regroupe l’alimentation principale et l’électronique de commande pour se connecter directement à votre système de direction et à l’alimentation 12/24 V du bord, garantissant une réponse rapide et précise du pilote automatique dans toutes les conditions de mer.
Conçue pour fonctionner avec les capteurs EV-1 et une tête de commande de pilote (p70s ou p70Rs selon l’application), l’ACU-200 s’intègre parfaitement dans l’écosystème Raymarine Evolution via le réseau SeaTalkng. Elle fournit aussi l’alimentation du bus SeaTalkng, ce qui simplifie grandement le câblage et la fiabilité de l’installation. Avec une sortie d’entraînement pouvant délivrer jusqu’à 15 A en continu, l’ACU-200 couvre la majorité des installations de pilotes automatiques Type 1 pour voiliers et bateaux à moteur de taille moyenne.
Côté caractéristiques électriques, l’unité accepte une tension d’alimentation nominale de 12 ou 24 V DC, pour une plage de fonctionnement comprise entre environ 10,8 V et 31,2 V, ce qui la rend parfaitement adaptée aux réseaux de bord modernes. La consommation en veille reste faible, autour de 300 mA, limitant l’impact sur votre parc batteries lorsque le pilote n’est pas sollicité. La sortie d’embrayage permet jusqu’à 2 à 4 A en continu selon la documentation, avec sélection 12/24 V, assurant une commande fiable de l’embrayage de l’unité de puissance.
La construction de l’ACU-200 est robuste et adaptée au milieu marin, avec un boîtier compact, étanche et résistant aux conditions tropicales, facilitant son montage dans des zones techniques parfois confinées. Ses dimensions sont d’environ 285 x 212 x 65 mm pour un poids proche de 2,2 kg, ce qui permet une installation simple dans un coffre de cockpit, une soute technique ou derrière le tableau. Cette robustesse en fait un choix fiable pour les programmes de navigation côtière comme hauturière, que ce soit pour un voilier de croisière ou un bateau à moteur intensivement utilisé.
En pratique, choisir l’ACU-200, c’est opter pour une alimentation fiable et stable de votre pilote automatique Evolution, tout en bénéficiant d’une compatibilité directe avec les unités de puissance hydrauliques, linéaires ou rotatives Raymarine de Type 1. Que vous souhaitiez équiper un pack complet EV-200 Sail/Power ou remplacer un calculateur existant, cette unité de commande optimise la précision de tenue de cap et le confort de navigation. Pour une configuration complète, il suffit de l’associer à un capteur EV-1, une tête de commande p70/p70Rs et à une unité de puissance adaptée à votre système de barre.
Caractéristiques techniques principales
- Type de produit : Unité de commande d’actionneur de pilote automatique Evolution ACU-200 pour unités de puissance Type 1 (hydrauliques, linéaires, rotatives).
- Tension d’alimentation nominale : 12 / 24 V DC (plage de fonctionnement env. 10,8 à 31,2 V DC).
- Consommation en veille : env. 300 mA (12/24 V).
- Sortie courant d’entraînement : max. 15 A en continu à la tension d’alimentation.
- Sortie : jusqu’à 2–4 A en continu, tension 12/24 V sélectionnable.
- Alimentation SeaTalkng : jusqu’à 3 A @ 12 V (protégée par fusible).
- Température de fonctionnement : environ -20 °C à +55 °C.
- Dimensions : env. 285 mm (L) x 211,5 mm (H) x 64,5 mm (P).
- Poids : env. 2,2 kg.
- Compatibilité : unités de puissance Raymarine Type 1 (hydrauliques, linéaires ou rotatives) et packs EV-200 Sail / EV-200 Power.
