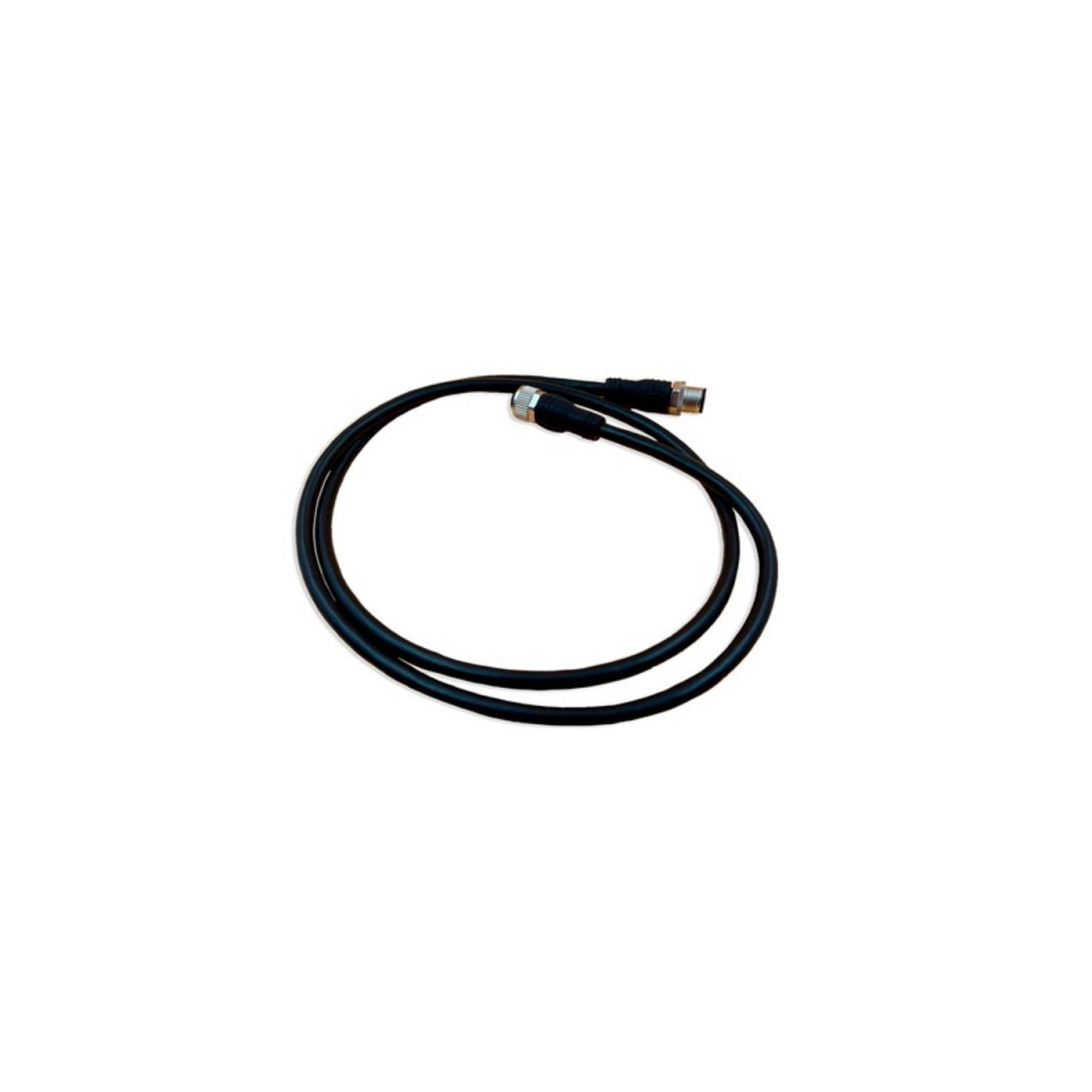

Câbles dorsale NMEA 2000 Digital Yacht – Étendez votre réseau en toute fiabilité
Le réseau NMEA 2000 est la norme de communication de référence en électronique marine : c'est la version nautique des bus CAN embarqués dans toutes les automobiles modernes.
Il permet aux équipements de différents fabricants (traceurs, sondeurs, VHF DSC, pilotes automatiques, centrales d'instruments, capteurs de vent, de profondeur, de température…) de communiquer entre eux sur un seul câble commun.
Les câbles dorsale Digital Yacht servent à constituer ou prolonger la colonne vertébrale de ce réseau, à laquelle se branchent tous vos appareils via des connecteurs en T.
Connecteurs Micro-C métalliques IP68 – fiabilité maximale
Là où de nombreux câbles du marché utilisent des connecteurs en plastique, les câbles dorsale Digital Yacht sont équipés de connecteurs métalliques Micro-C (standard universel NMEA 2000) garantissant une tenue mécanique et une résistance à la corrosion marine supérieures.
Classés IP68, ils résistent à l'immersion et aux projections d'eau salée.
Ces connecteurs Micro-C sont universellement compatibles avec tous les appareils NMEA 2000 standard : Raymarine Axiom/Axiom+, Garmin, B&G, Lowrance, Furuno, etc.
Flexibilité d'utilisation : dorsale et extension
Un câble dorsale Digital Yacht peut être utilisé de deux façons : en tant que câble de colonne principale reliant les extrémités de votre réseau, ou en tant que câble d'extension raccordant deux colonnes existantes pour créer un réseau plus long.
Dans ce second cas, il se connecte simplement à la place des terminateurs aux deux extrémités des colonnes à relier.
La longueur maximale d'un seul câble dorsale est de 6 m, et la longueur totale cumulée de tous les câbles doit rester inférieure à 76 m pour un fonctionnement optimal.
Règles essentielles du réseau NMEA 2000
Pour garantir le bon fonctionnement de votre réseau, quelques règles clés sont à respecter : deux terminateurs uniquement (un à chaque extrémité de la colonne), tension d'alimentation comprise entre 9 V et 16 V, courant total inférieur à 3 A (60 LEN), et maximum 50 appareils physiques connectés simultanément.
Rappel : 1 LEN = 50 mA. Additionnez les valeurs LEN de tous vos appareils pour vérifier que le total reste sous les 60 LEN.
Caractéristiques techniques
- Marque : Digital Yacht
- Connecteurs : Micro-C métalliques
- Étanchéité : IP68
- Certification : NMEA 2000
- Capacité réseau : max. 50 appareils / 60 LEN / 3 A
- Longueur maxi dorsale unique : 6 m
- Longueur totale maxi réseau : 76 m
- Compatibilité : Raymarine Axiom, B&G, Simrad (via adaptateur), Garmin, Lowrance, Furuno…
-
Déclinaisons :
- Câble 1 m – réf. ZDIGN21M
- Câble 3 m – réf. ZDIGN23M
- Câble 6 m – réf. ZDIGN26M
Accessoires complémentaires Digital Yacht
Pour construire un réseau NMEA 2000 complet depuis zéro, le kit de démarrage Digital Yacht (réf. ZDIGN2KIT) comprend une colonne avec 4 connecteurs en T, 2 terminateurs, un câble d'alimentation 1 m avec fusible et un câble dorsale 1 m. En cas de dépannage ou de diagnostic réseau, le NAVDoctor transforme tout appareil mobile en analyseur NMEA 2000.
